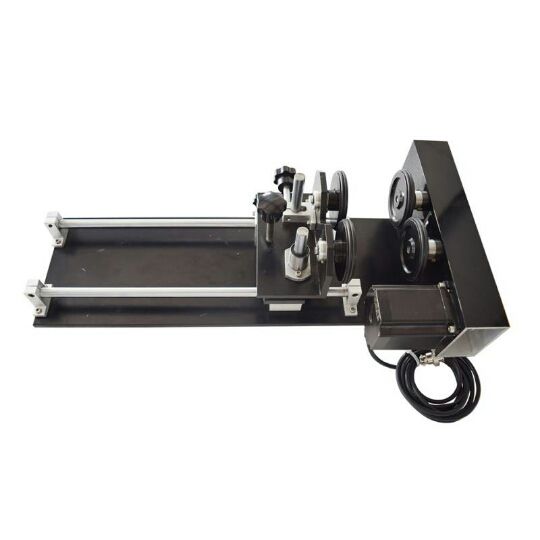

Dieses Dokument enthält Informationen zum korrekten Einrichten des Drehaufsatzes auf Maschinen, die RDworks verwenden, d.h.. auf Maschinen mit Ruida-Steuerungen.
Es gibt 3 Hauptparameter, die sich auf die Ausgabe auswirken:
Durchmesser (des Objekts im Drehaufsatz)

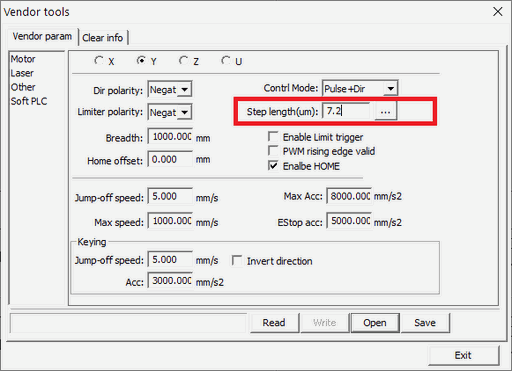

Schrittlänge der Y-Achse (unter "Herstellereinstellungen" im Menü "Datei")
Kreisimpulse (die Anzahl der "Linien" für den erforderlichen Durchmesser. Dies wird nach einer Formel berechnet - siehe unten)
Verwenden Sie die folgende Formel, um den richtigen Kreisimpulse bei Verwendung eines Drehaufsatzes in RDWorks einzurichten:
3142 * [diameter] / [y-axis step length] = [Circle Pulse]
Wenn also die Flasche/das Glas/was auch immer einen Durchmesser von 73,3 mm hat und die Schrittlänge der Y-Achse der Maschine 7,2 beträgt (die meisten davon - aber überprüfen Sie dies in den "Herstellereinstellungen"), ergibt die Berechnung:
3142 * 73.3 = 230308.6
2303086 / 7.2 = 31987.3
Sie können dies auf 31987 runden, und das ist die Zahl, die Sie als Kreisimpulse eingeben.
HINWEIS: Die angezeigten Einstellungen dienen als Richtlinie und müssen je nach Maschineneinstellungen möglicherweise leicht angepasst werden. In diesem Handbuch wird auch davon ausgegangen, dass die Einstellungen für die Schrittlänge der X- und Y-Achse zunächst korrekt kalibriert wurden.
Beachten Sie, dass die Einstellungen für "Rotary aktivieren" in einigen RDWorks V8-Programmen unter "Benutzer -> Andere" zu finden sind. Vergessen Sie nicht, zuerst auf "Lesen" zu klicken und dann, nachdem Sie die Änderungen vorgenommen haben, auf dem Computer auf "Schreiben" zu klicken. Aus irgendeinem Grund ist der "Kreisimpulse" standardmäßig 1000 und der Durchmesser 20 mm. Dadurch erhalten Sie ein stark verzerrtes Bild.
Wichtig

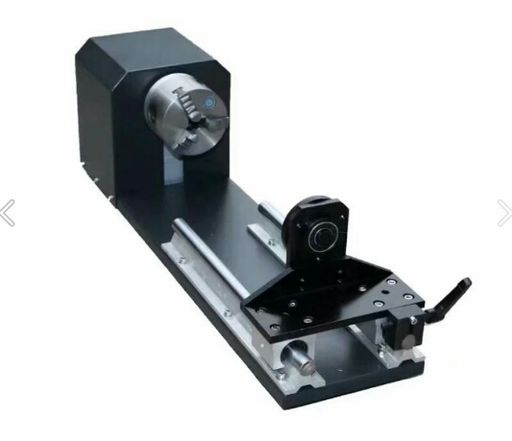

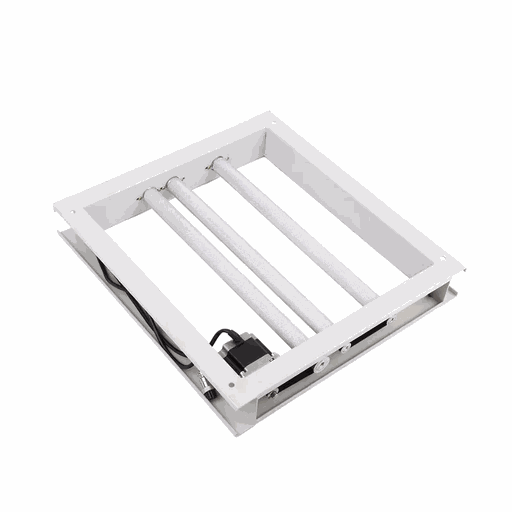

Es gibt viele rotierende Vorrichtungen auf dem Markt, für die möglicherweise ein anderes Setup als das in diesem Blog beschriebene erforderlich ist. Bei rotierenden Vorrichtungen mit Zahnrädern müssen Sie beispielsweise das Übersetzungsverhältnis bei Ihren Berechnungen berücksichtigen. Wenn Sie unsere Hilfe benötigen, können Sie uns jederzeit kontaktieren.
