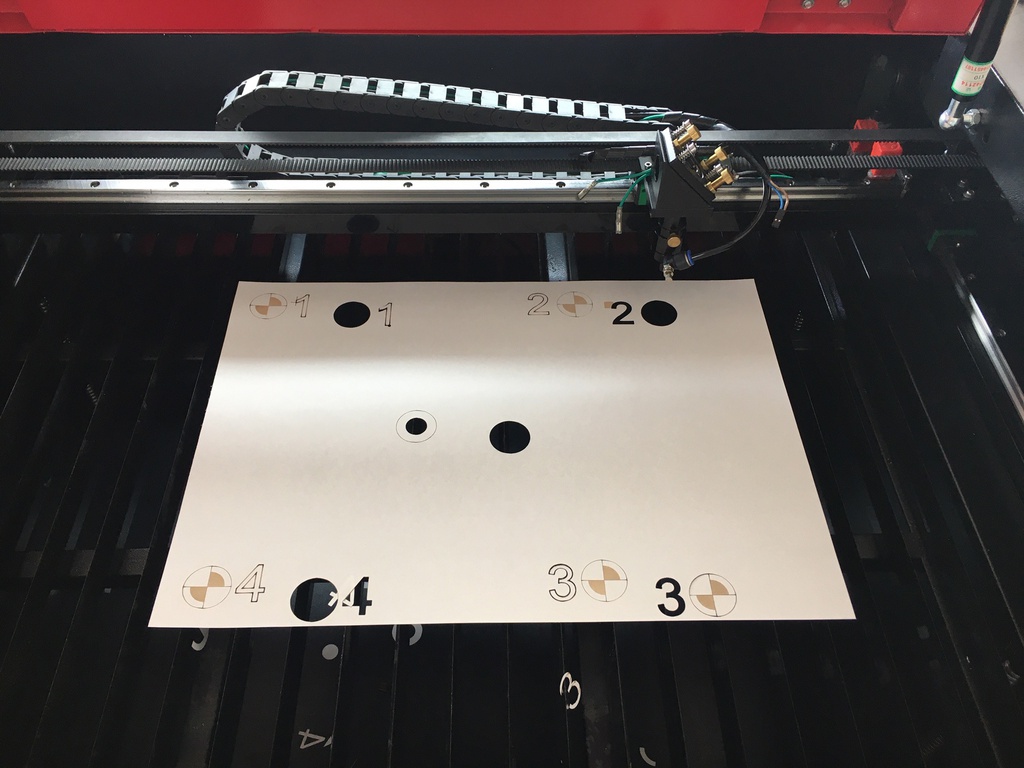

Alignement précis grâce à la capture d'image (appareil photo)

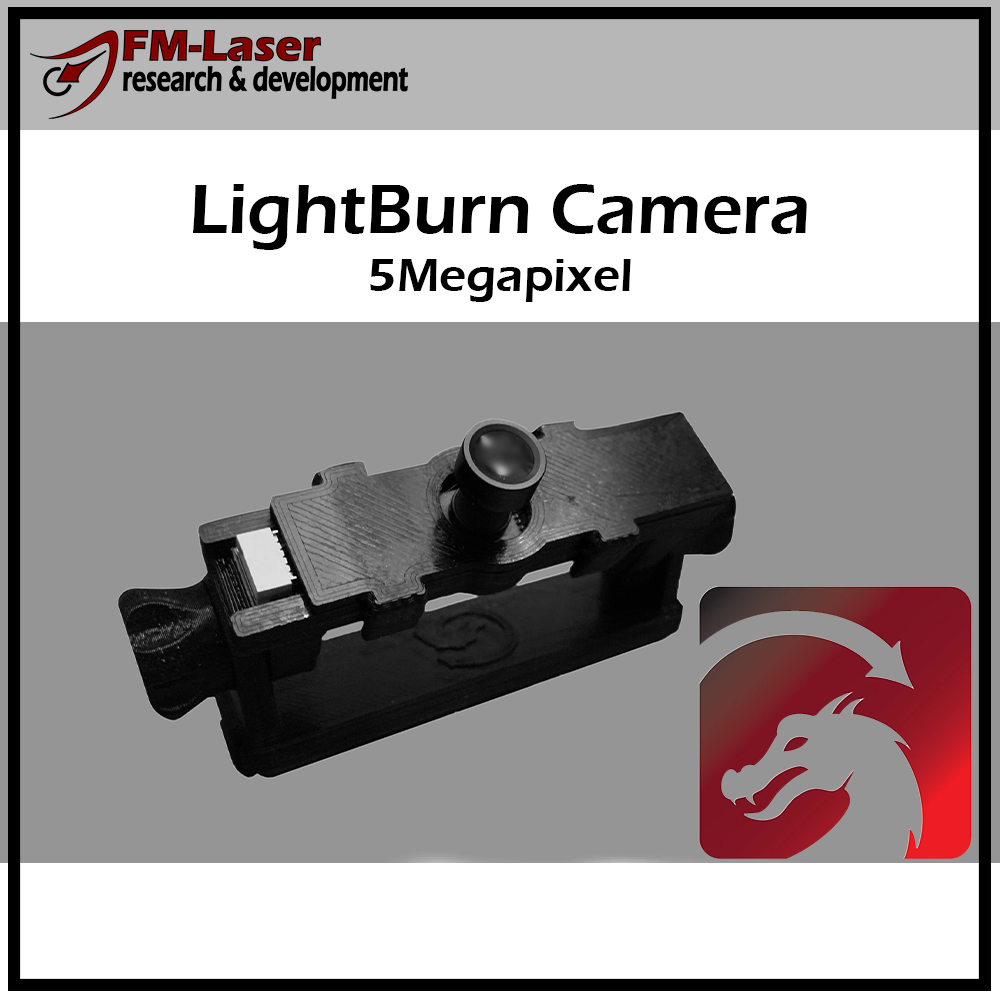

Le boîtier imprimé en 3D de la caméra LightBurn 5MP est inspiré d'un design original de Neil Rosenberg.

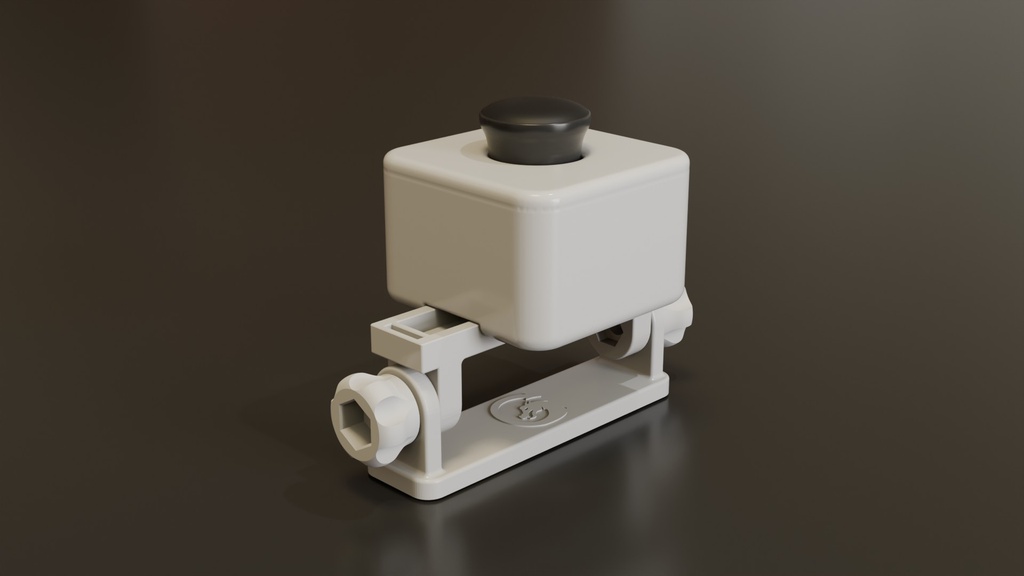

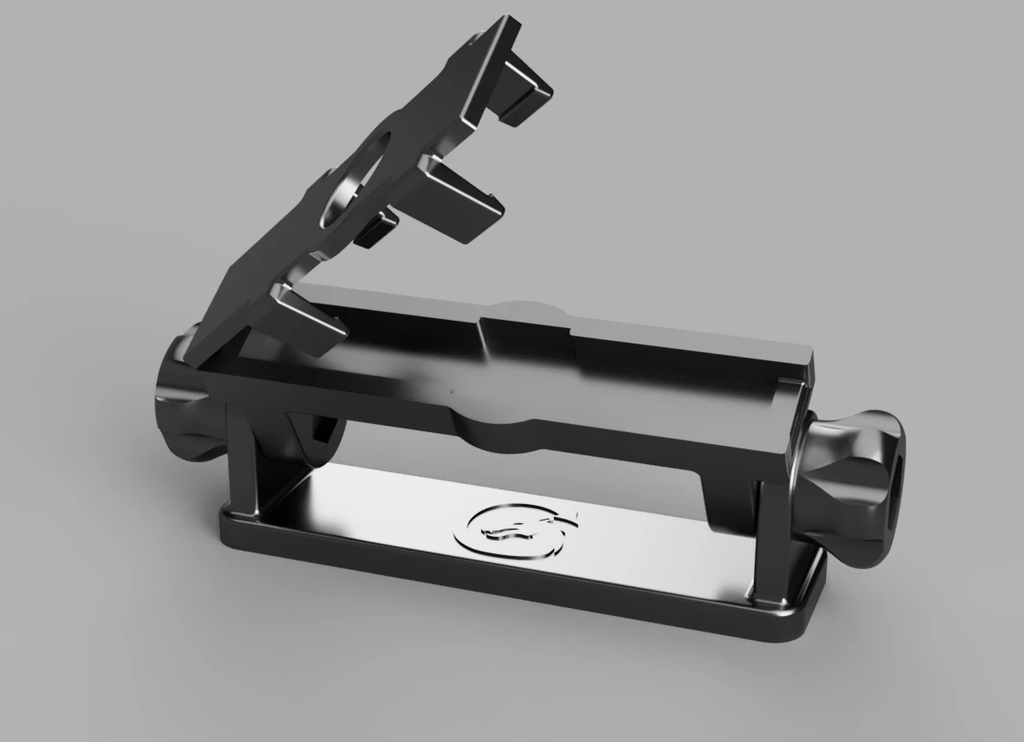

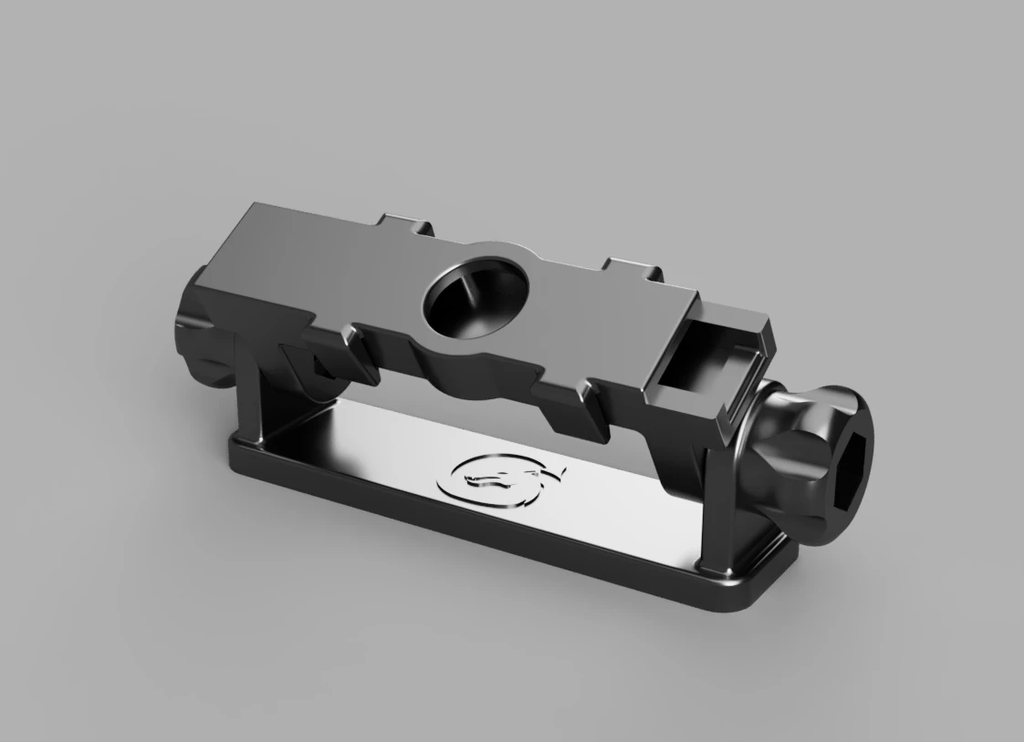

Le modèle 3D fourni par Lightburn convient mieux à toutes les caméras plus petites que nous vendons et comprend une petite lèvre intérieure pour empêcher la caméra de glisser. Le support est fixé à l'intérieur du couvercle avec du ruban adhésif double face. L'angle de la caméra peut être facilement ajusté en desserrant les boutons de chaque côté du support et le panneau avant est maintenu en place par des supports de tension.
Le support contient les deux vis et écrous hexagonaux nécessaires pour régler l'angle et une paire de patins VHB pour le montage. Les unités sont livrées assemblées.
Wenn Sie Ihre eigenen (für den persönlichen Gebrauch) drucken Si vous souhaitez imprimer les vôtres (pour un usage personnel), vous pouvez télécharger les fichiers STL ici:möchten, können Sie die STL-Dateien hier ici.
(Trouvez le design original de Neil ici: https://www.thingiverse.com/thing:3891092)

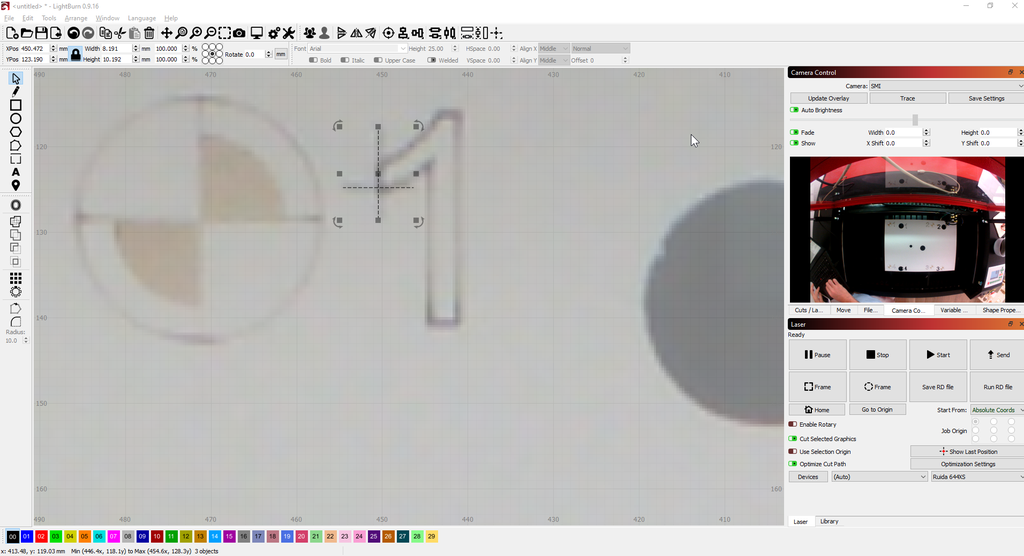

La documentation sur la configuration et l'utilisation de l'appareil photo est disponible ici (en anglais):
https://github.com/LightBurnSoftware/Documentation/blob/master/Using_a_Camera.md#using-a-camera-with-lightburn
| Model No. | 5MP/8MP |
| Model Size | 92mm × 22mm × 40mm / 92mm x22mm x 70mm |
| Temperature (Operation) | -20°C to 70°C |
| Temperature (Stable Image) | 0°C to 50°C |
| Assembly technique | SMT (ROSH) |
| Focus | Manual |
| Object distance | 30CM-infinity |
| Resolution | 600LW/PH (Center) |
| Interface | USB 2.0 |
| Power | USB bus power |
| Power consumption | 1200 mW |
| Package | Anti-electrostatic tray |
| Operating system request | Windows 11/10, Windows 2000, Windows XP, Windows 7, Linux, Mac |
| Certifications | FCC and CE |
| Maximum resolution | 5Mp/8Mp |
| Sensitivity | 600mv /(lux-sec) |
| Pixel Size | 1.4µm x1.4µm |
| S/N Ratio | 36db |
| Dynamic Range | 68db |
| Package | CSP,Bare Die |
| Lens Type | / |
| Lens Construction | 3G2P+IR |
| F/No | 2.8 |
| EFL | 1.66mm |
| BFL(Optical) | 2.11mm |
| FOV | 160° |
| TV Distortion | <8.5% |
| Relative Illumination (Sensor) | 70% |
| R Filter | 650 ± 10nm |
| DSP Type | HBV5640 |
| AGC/AEC/Whiter balance | Auto |
| Output Formats | USB suspend out |
| Fixed Pattern Noise | < 0.03% of V PEAK-TO-PEAK |
| Package | LQFN-40pin |
Package Included:

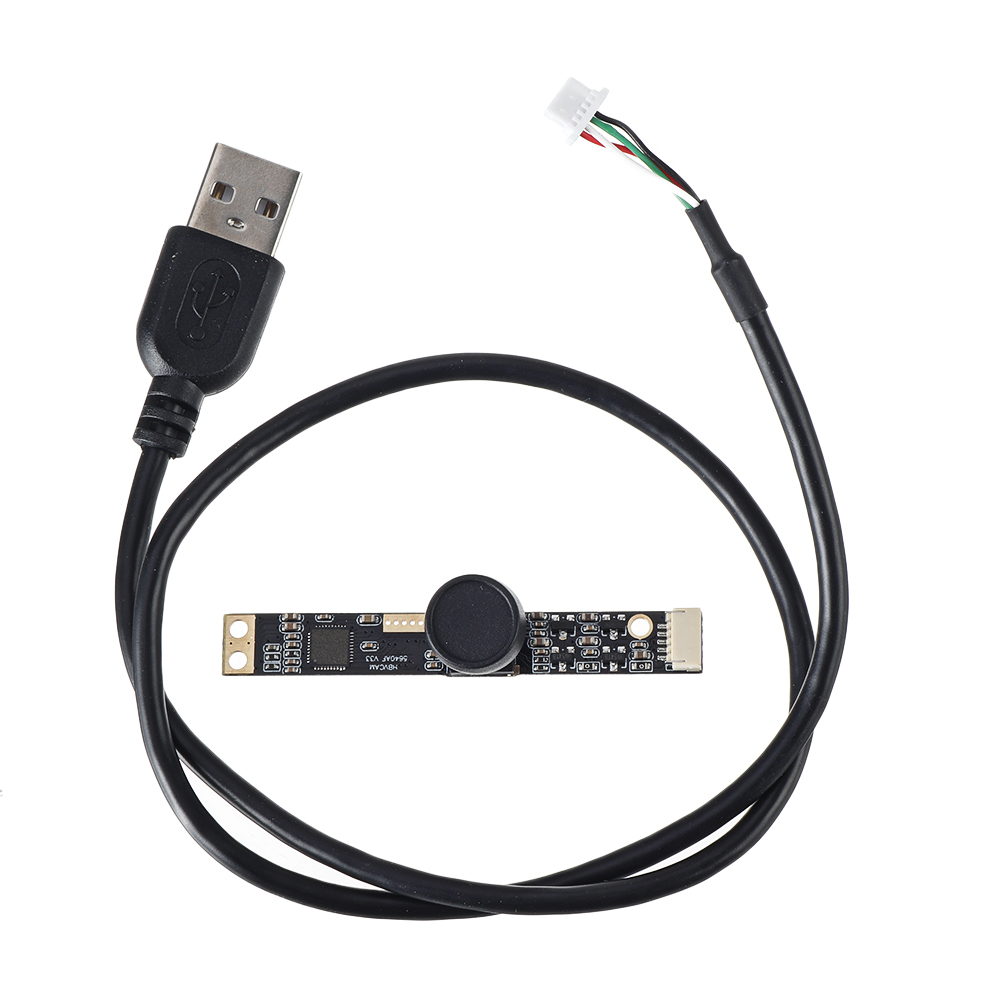

1 x Wide Angle Fish Eyes 5MP/8MP USB2.0 Camera Module
1 x USB Cable 0.5m
